MFC1 #

Hardware #

• 2x tpl-link eap225 outdoor v3 mit uma-d Sektor Antenn
• 1x fujitsu S720 als offloader
• 1x Cisco SGSG 200-08P als PoE Switch

VLANs #

• 1: default (ffhl-client)
• 2: ffhl-mesh (batman-adv)
• 4: uplink (mfc Netz)

Switch #

Cisco SG 200-08P, erreichbar über sw01-mfc1.

Ports #

• g1: mfc1-eap-02 (vlan 2, untagged)
• g2: mfc1-eap-01 (vlan 2, untagged)
• g3: unused (vlan 2, untagged)
• g4: unused (vlan 2, untagged)
• g5: unused (vlan 1, untagged)
• g6: unused (trunk, 1 untagged)
• g7: mfc1-futro (vlan trunk, 1 untagged)
• g8: Uplink (vlan 4, untagged)

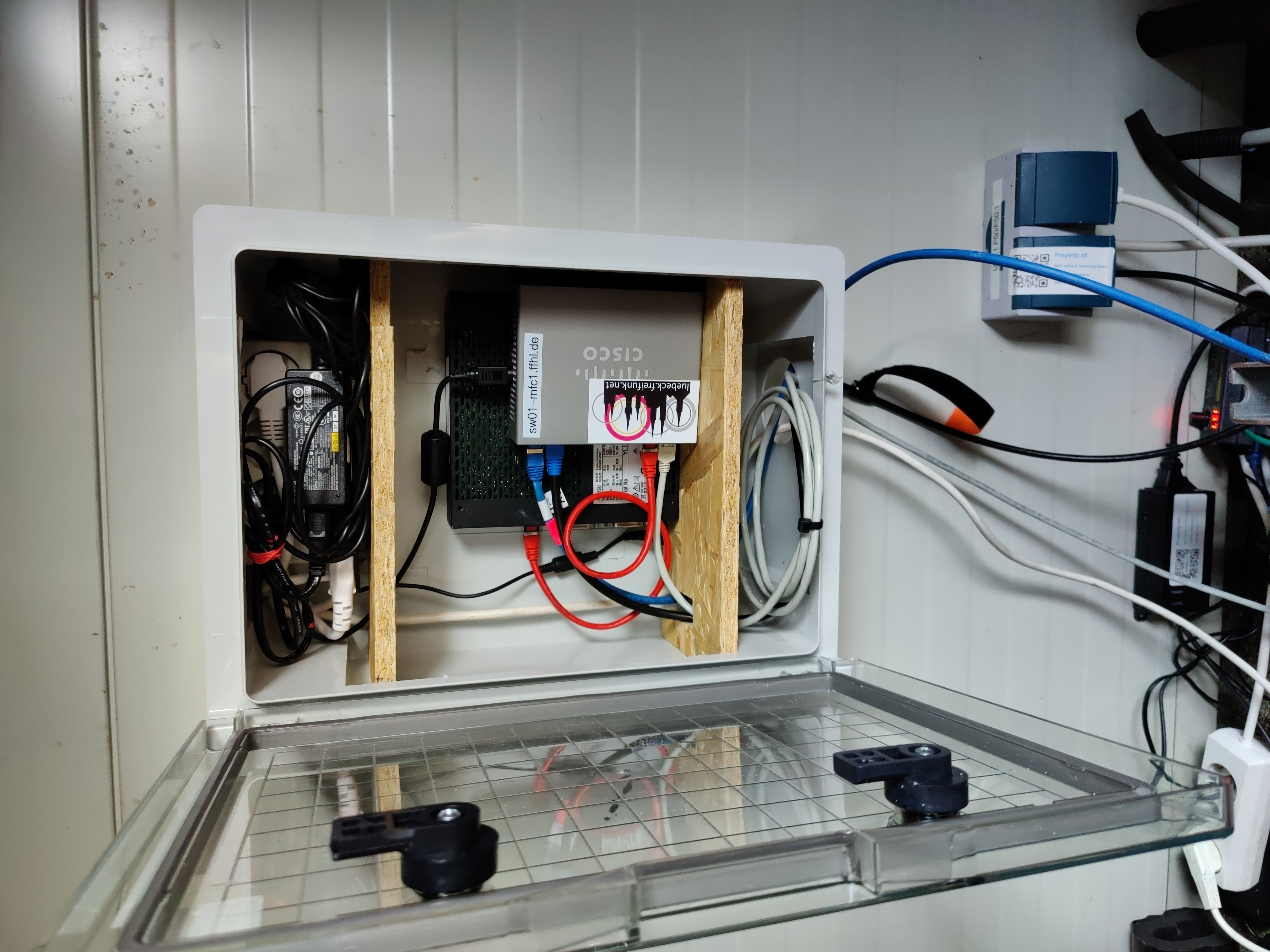

Bilder #

Ost Nord-West Süd-Ost Süd-West
